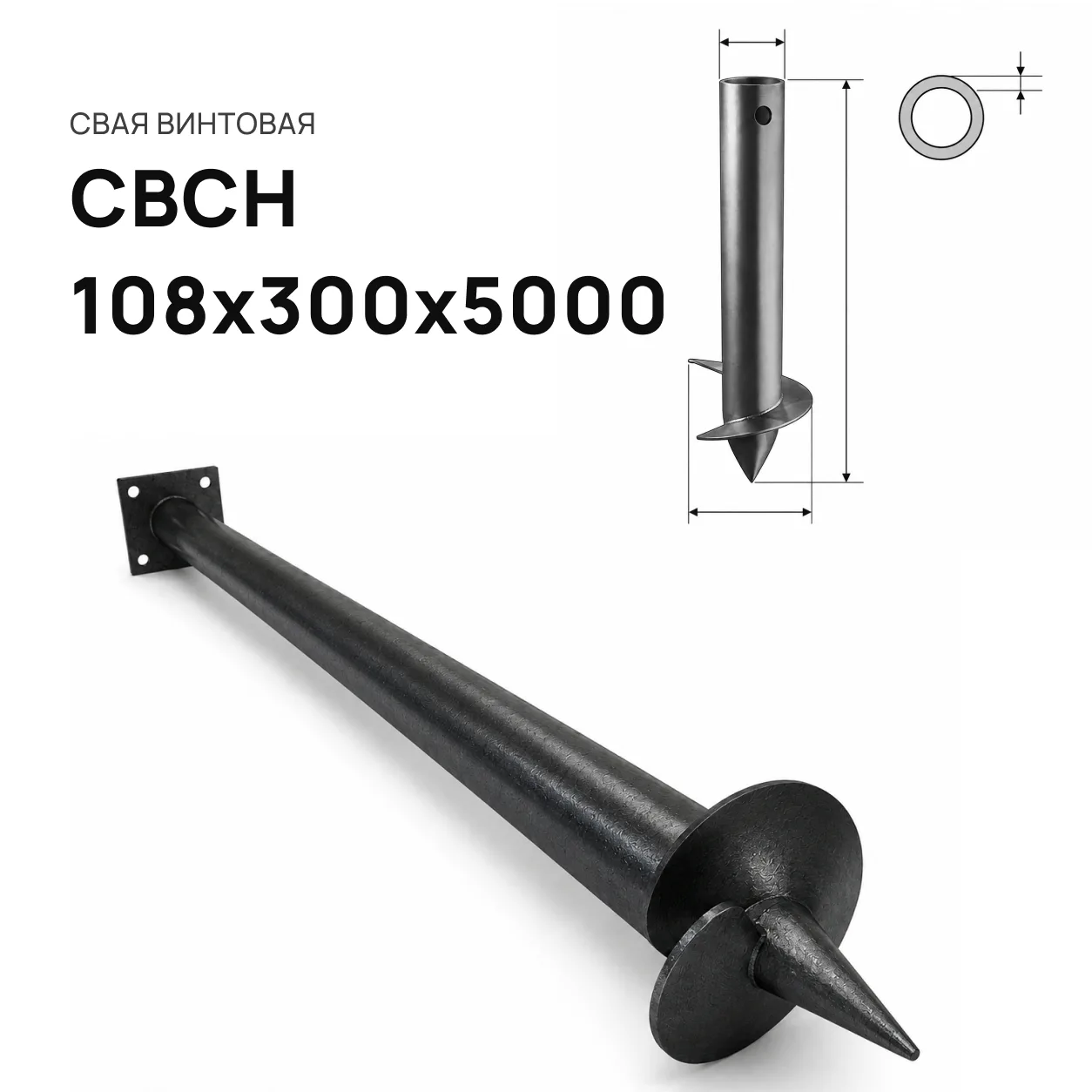

Свая винтовая СВСН-108х300х5000

Стальная винтовая свая глубокого заложения СВСН-108/300/5000 от компании-производителя «Эко фундамент» представляет собой усиленную пятиметровую опорную конструкцию со сварным конусным наконечником. Ствол выполнен из цельной горячекатаной стальной трубы увеличенного диаметра 108 мм и оснащен широкой несущей спиральной лопастью диаметром 300 мм.

Длина 5,0 метров при собственной массе 55 кг разработана для капитального строительства в экстремальных инженерно-геологических и топографических условиях: при глубоком залегании плотных несущих пластов (мощные слои торфа, ила, плывунов, заболоченные массивы или глубокие насыпные грунты), а также на площадках с резкими склонами, береговыми откосами и перепадами высот до 3 метров. Ствол сечением 108 мм обеспечивает высокую пространственную жесткость на изгиб, а широкая лопасть 300 мм создает расчетную несущую способность от 5,0 до 7,0 тонн на одну опору, гарантируя стабильную фиксацию в материковом горизонте далеко за пределами зоны сезонного промерзания и грунтовых подвижек. Продажа осуществляется поштучно.

Геометрические и технические параметры

Назначение и применение

Свая СВСН-108/300/5000 применяется для устройства свайных фундаментов и ответственных опорных узлов на слабых грунтах и сложных рельефах:

• Свайно-винтовые фундаменты под тяжелые малоэтажные здания: двухэтажные каркасные дома большой площади, коттеджи из бруса (сечением 200х200 мм), оцилиндрованного или рубленого бревна на крутых косогорах и овражных склонах.

• Дома из ячеистого бетона (газобетон, пеноблок, арболит, полистиролбетон) с обязательной обвязкой металлическим швеллером, двутавром или монолитным железобетонным ростверком.

• Капитальные двухэтажные бани, гостевые коттеджи и мастерские на подвижных грунтах и участках с перепадом высот до 3 метров.

• Просторные террасы, смотровые площадки, патио и настилы с высоким цоколем (от 1,5 до 3,0 м над уровнем земли).

• Промышленные и коммерческие объекты: каркасные склады, ангары, автосервисы, производственные цеха и модульные городки из сэндвич-панелей.

• Гидротехнические сооружения: причалы, пирсы, мостки, эллинги и набережные настилы на водоемах с толстым слоем донного ила и высоким сезонным подъемом воды.

• Опорные узлы под тяжелые промышленные откатные ворота с автоматикой, въездные порталы, мачты освещения и рекламные щиты типа «суперсайт».

• Инженерное укрепление склонов, монтаж многомаршевых лестничных спусков и пешеходных трапов на крутых откосах.

Преимущества и ключевые особенности

• Цельный ствол 5,0 м без стыков: позволяет пройти толщу торфа, плывуна или насыпи до твердого основания без монтажа сварных муфт и надставок, сохраняя монолитную прочность и прямолинейность ствола.

• Нивелирование экстремальных перепадов рельефа: дает возможность вывести цоколь в единый горизонт на косогорах с перепадом высот до 3 метров без масштабных земляных работ и террасирования.

• Высокая несущая способность (до 7 тонн): широкая лопасть диаметром 300 мм формирует надежное пятно контакта с материковым пластом, позволяя закладывать шаг между опорами до 2,5–3,0 м.

• Исключительная жесткость на изгиб: труба сечением 108 мм стабильно противостоит ветровому опрокидывающему воздействию и боковому давлению грунта при значительном надземном вылете сваи.

• Прочность горячекатаного проката: качественная горячекатаная сталь выдерживает предельные крутящие усилия тяжелых гидровращателей при глубоком механизированном погружении в тугопластичные суглинки и глины.

• Всесезонность монтажа: завинчивание производится круглый год; монтаж металлопроката для ростверка (швеллер №16–20, двутавр) можно начинать непосредственно в день погружения свай.
