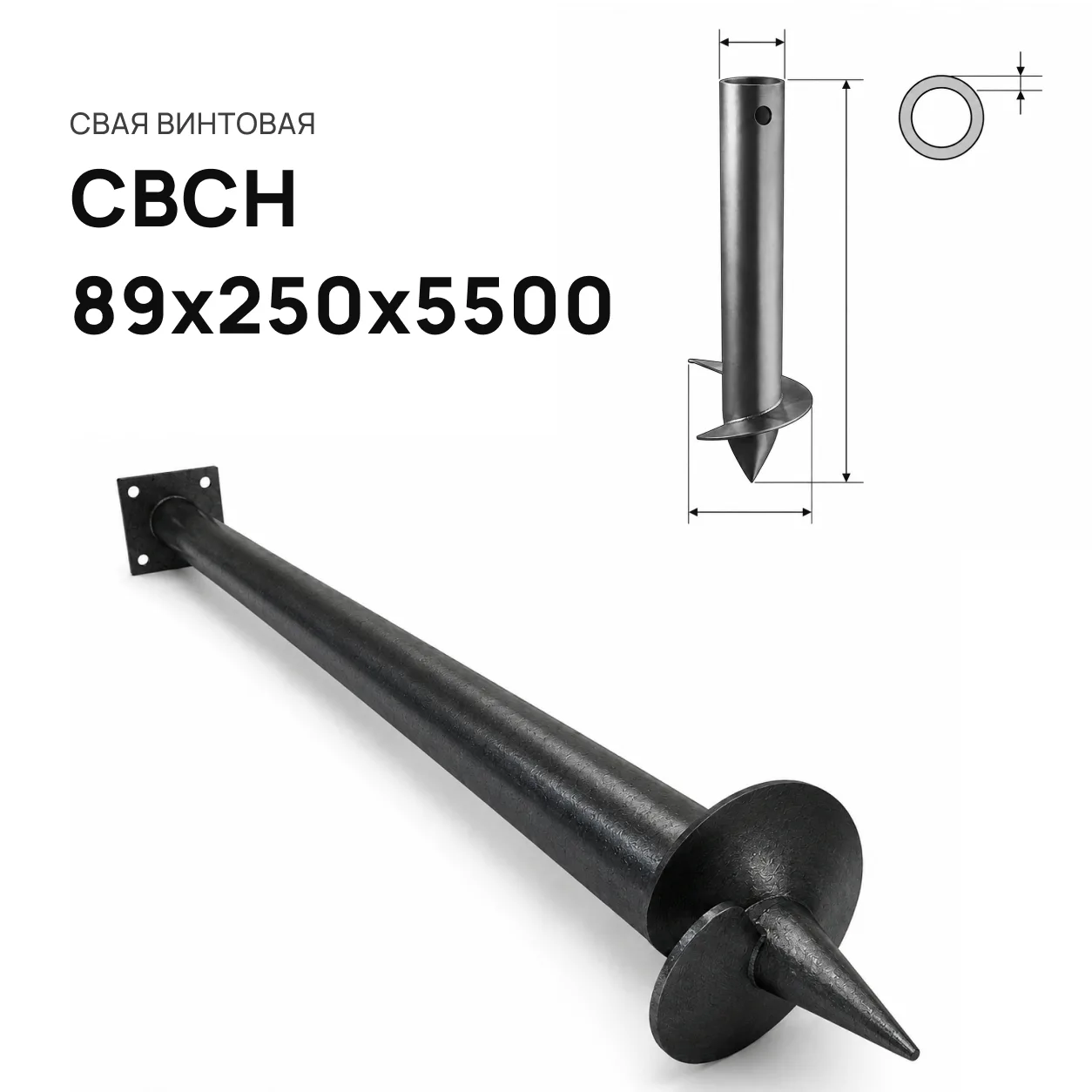

Свая винтовая СВСН-89х250х5500

Стальная винтовая свая глубокого заложения СВСН-89/250/5500 от компании-производителя «Эко фундамент» представляет собой специализированную длинномерную опорную конструкцию повышенной несущей способности со сварным конусным наконечником. Ствол выполнен из цельной горячекатаной трубы увеличенного диаметра 89 мм и оснащен несущей спиральной лопастью диаметром 250 мм.

Длина 5,5 метра при собственной массе 39 кг рассчитана на решение сложных инженерно-геологических задач: прохождение многометровых нестабильных пластов (глубокий торф, илистые отложения, плывуны, насыпные грунты) до плотного материкового основания, а также компенсацию экстремальных перепадов рельефа до 3,5 метров на крутых косогорах и береговых откосах. Ствол сечением 89 мм обеспечивает высокую жесткость на продольный и поперечный изгиб, выдерживая расчетные вдавливающие нагрузки до 3,5–4,0 тонн на одну точку опирания. Изделие отпускается поштучно.

Геометрические и технические параметры

Назначение и применение

Свая СВСН-89/250/5500 применяется для возведения свайно-винтовых фундаментов и ответственных опорных узлов на слабонесущих основаниях и участках с выраженным сложным рельефом:

• Свайно-винтовые фундаменты под одно- и двухэтажные каркасные дома, строения из бруса (сечением 150х150, 200х200 мм), бревна и SIP-панелей на крутых склонах оврагов, обрывистых берегах и холмистой местности.

• Капитальные бани, коттеджи, гаражи, мастерские и хозблоки на подвижных грунтах и участках с перепадом высот свыше 3 метров.

• Просторные террасы, патио, галереи и смотровые площадки с высоким цоколем (от 1,5 до 3,0 м над уровнем земли).

• Строительство гидротехнических сооружений: причалов, пирсов, мостков, эллингов и помостов на водоемах с толстым слоем донного ила и высоким сезонным подъемом воды.

• Опорные узлы под тяжелые промышленные откатные ворота с автоматикой и распашные входные группы на неровном рельефе.

• Опоры под крупноформатные рекламные щиты, мачты освещения и флагштоки на слабых грунтах.

• Инженерное укрепление склонов, устройство многомаршевых лестничных спусков и пешеходных трапов на крутых откосах.

Преимущества и ключевые особенности

• Цельный ствол 5,5 м без стыков: позволяет пройти мощные пласты торфа, ила или строительной насыпи до монолитного твердого пласта без применения сварных надставок, сохраняя максимальную прочность на изгиб.

• Нивелирование экстремальных перепадов рельефа: дает возможность вывести единый горизонтальный уровень цоколя на склонах и откосах с перепадом высот до 3,5 метров без террасирования и перемещения земляных масс.

• Высокая сопротивляемость изгибу и опрокидыванию: увеличенный диаметр трубы 89 мм эффективно сопротивляется боковому ветровому напору и подвижкам грунта при значительном надземном вылете сваи.

• Прочность горячекатаного проката: качественная горячекатаная сталь выдерживает предельные крутящие усилия мощных гидровращателей при глубоком механизированном погружении в плотные материковые слои.

• Всесезонность монтажа: установка выполняется в любое время года без мокрых процессов бетонирования; монтаж металлического ростверка (швеллер, двутавр) можно начинать непосредственно в день погружения свай.
