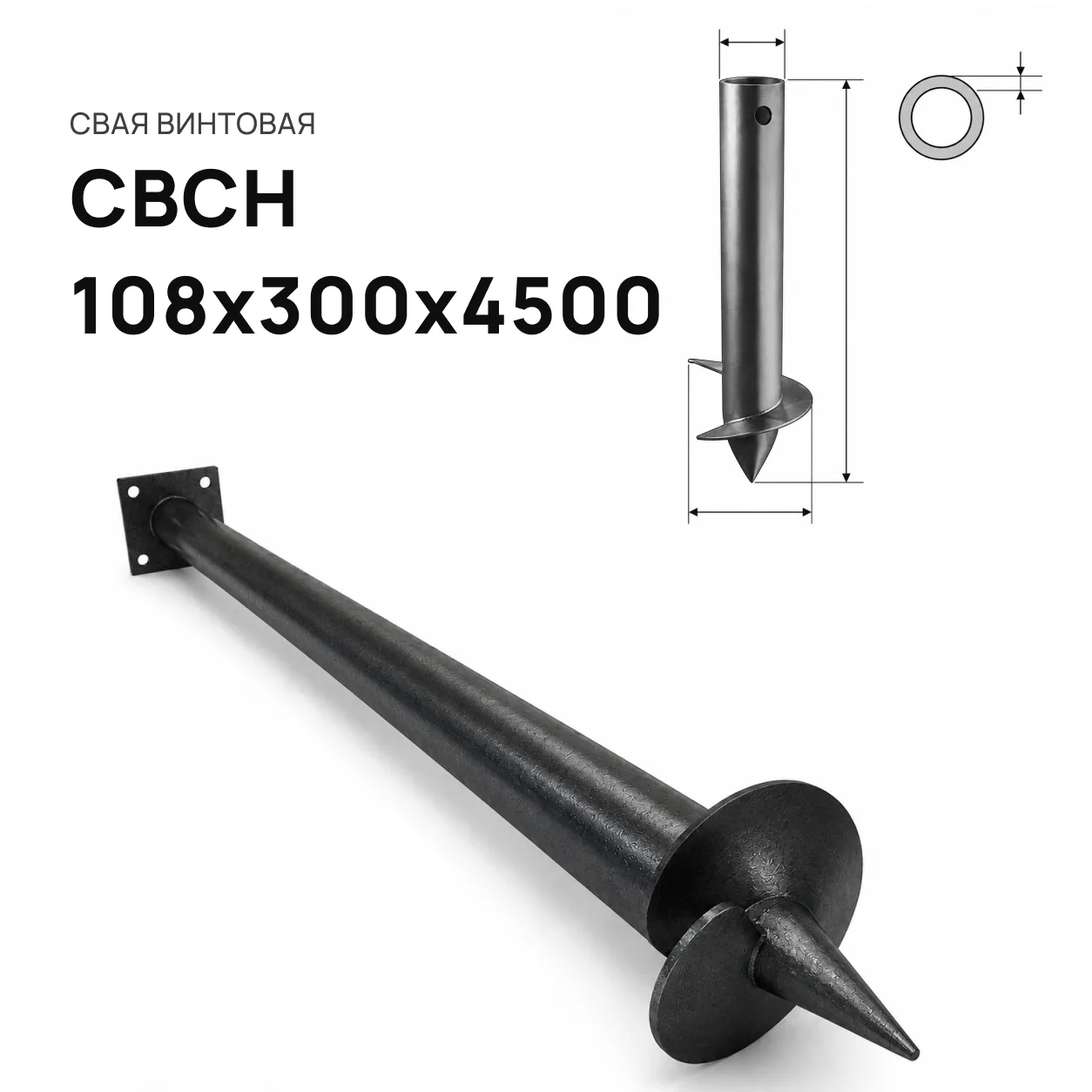

Свая винтовая СВСН-108х300х4500

Стальная винтовая свая глубокого заложения СВСН-108/300/4500 от компании-производителя «Эко фундамент» представляет собой тяжелую длинномерную опорную конструкцию со сварным конусным наконечником. Ствол выполнен из цельной горячекатаной стальной трубы диаметром 108 мм и оснащен широкой несущей спиральной лопастью диаметром 300 мм.

Длина 4,5 метра при собственной массе 50 кг разработана для возведения капитальных объектов в сложных инженерно-геологических и топографических условиях: при глубоком залегании плотных несущих пластов (мощные слои торфа, ила, плывунов, заболоченные участки или глубокие насыпные грунты), а также на площадках с резкими склонами и перепадами высот свыше 2,0–2,5 метров. Ствол сечением 108 мм гарантирует превосходное сопротивление продольному и поперечному изгибу, а расчетная несущая способность одной опоры составляет от 5,0 до 7,0 тонн, обеспечивая надежную анкеровку в материковом грунте далеко за пределами зоны сезонного промерзания и поверхностных подвижек почвы. Продажа осуществляется поштучно.

Геометрические и технические параметры

Назначение и применение

Свая СВСН-108/300/4500 применяется для возведения капитальных свайных фундаментов и ответственных опорных узлов на сложных рельефах и слабонесущих грунтах:

• Свайно-винтовые фундаменты под тяжелые малоэтажные здания: двухэтажные каркасные дома большой площади, коттеджи из бруса (сечением 200х200 мм), оцилиндрованного или рубленого бревна на косогорах и овражных склонах.

• Дома из ячеистого бетона (газобетон, пеноблок, арболит, полистиролбетон) с обязательной обвязкой стальным швеллером, двутавром или монолитным железобетонным ростверком.

• Капитальные двухэтажные бани, гостевые дома-шале и мастерские на подвижных грунтах и участках со сложной топографией.

• Просторные террасы, смотровые площадки, патио и настилы с высоким цоколем (от 1,5 до 2,5 м над уровнем земли).

• Промышленные и коммерческие объекты: каркасные склады, ангары, автосервисы, производственные цеха и модульные городки из сэндвич-панелей.

• Гидротехнические сооружения: причалы, пирсы, мостки, эллинги и набережные помосты на водоемах с толстым слоем донного ила и высоким паводковым подъемом воды.

• Опорные фундаментные узлы под тяжелые промышленные откатные ворота с автоматикой, въездные порталы, мачты освещения и рекламные щиты типа «суперсайт».

Преимущества и ключевые особенности

• Цельный ствол 4,5 м без стыков: позволяет пройти мощную толщу торфа, ила или насыпных пластов до твердого основания без монтажа сварных удлинителей, исключая риск излома по стыковочному шву.

• Нивелирование выраженных перепадов рельефа: дает возможность вывести цоколь в единый горизонт на участках с перепадом высот свыше 2,5 метров без масштабных земляных работ и террасирования.

• Высокая несущая способность (до 7 тонн): широкая лопасть диаметром 300 мм создает прочную площадь опирания на материковый пласт, позволяя закладывать шаг между опорами до 2,5–3,0 м.

• Исключительная жесткость на изгиб: ствол сечением 108 мм выдерживает повышенные боковые ветровые нагрузки и давление грунта, что критически важно при значительном надземном вылете сваи.

• Прочность горячекатаного проката: качественная горячекатаная сталь выдерживает предельные крутящие усилия тяжелых гидровращателей при глубоком механизированном погружении в плотные суглинки и тугопластичные глины.

• Всесезонность монтажа: завинчивание производится круглый год; монтаж металлопроката для обвязки (швеллер №16–20, двутавр) можно начинать непосредственно в день монтажа свайного поля.
